产品介绍

吸波材料的应用领域

1、消费电子

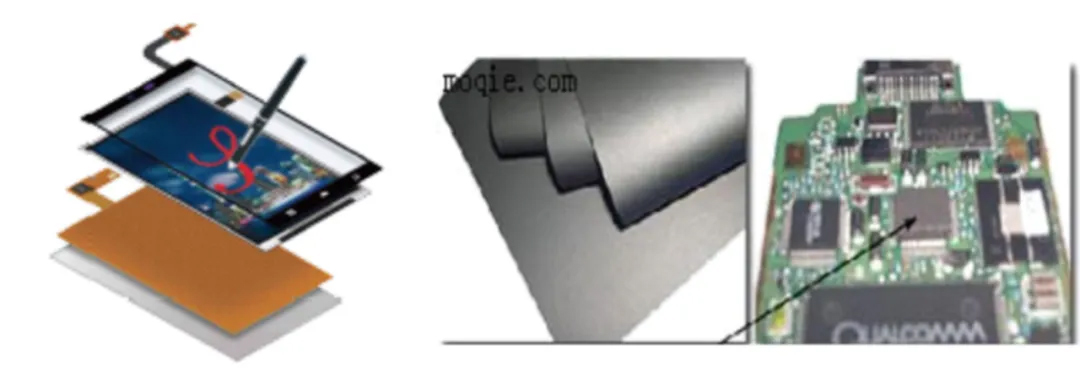

手机、笔电、pad、触屏磁控板、高速数据线、USB接口…

2、通讯技术

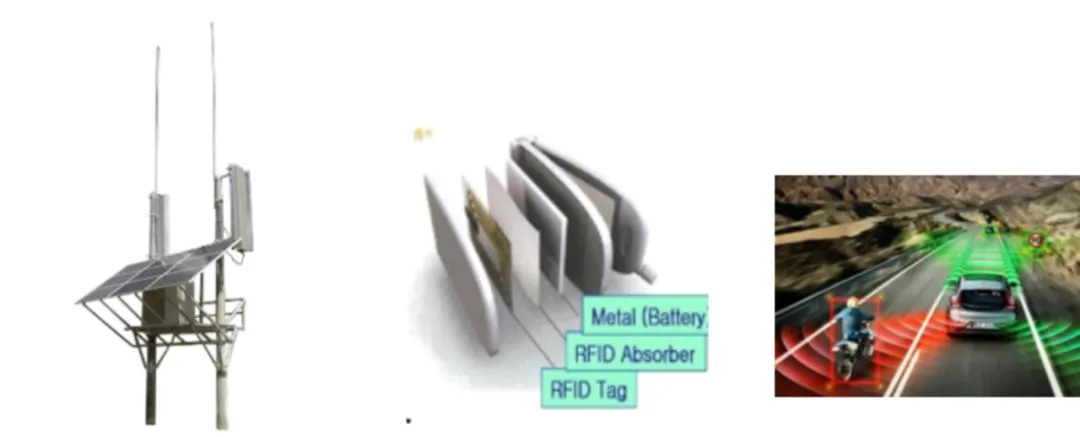

RFID天线、5G通讯天线、毫米波雷达、通讯基站…

3、雷达波隐身

隐身车辆、隐身舰艇、隐身飞行器、雷达组件…

应用实例

1、降低RAM高次谐波对Wifi信号的干扰

问题： RAM/DDR的高频谐波噪音影响到Wifi

信号（2.4G）的正常接受

方案：在相对应位置贴附0.30mm110磁导率

吸波材，有效的吸收了高频谐波噪音

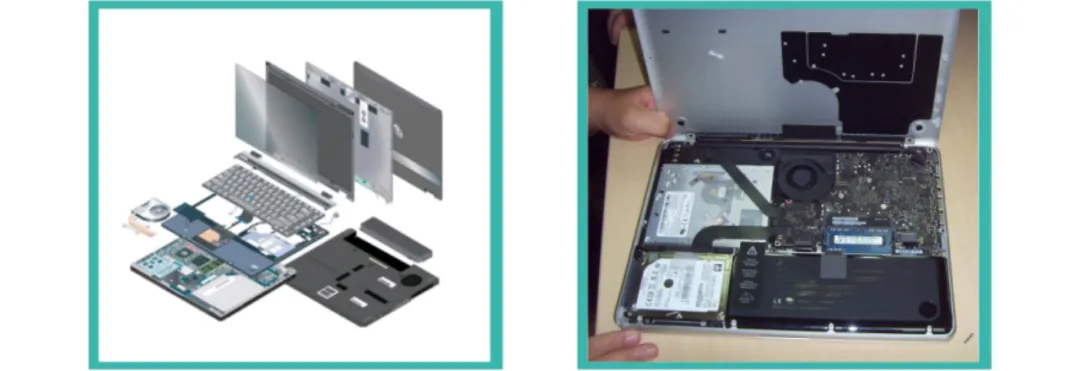

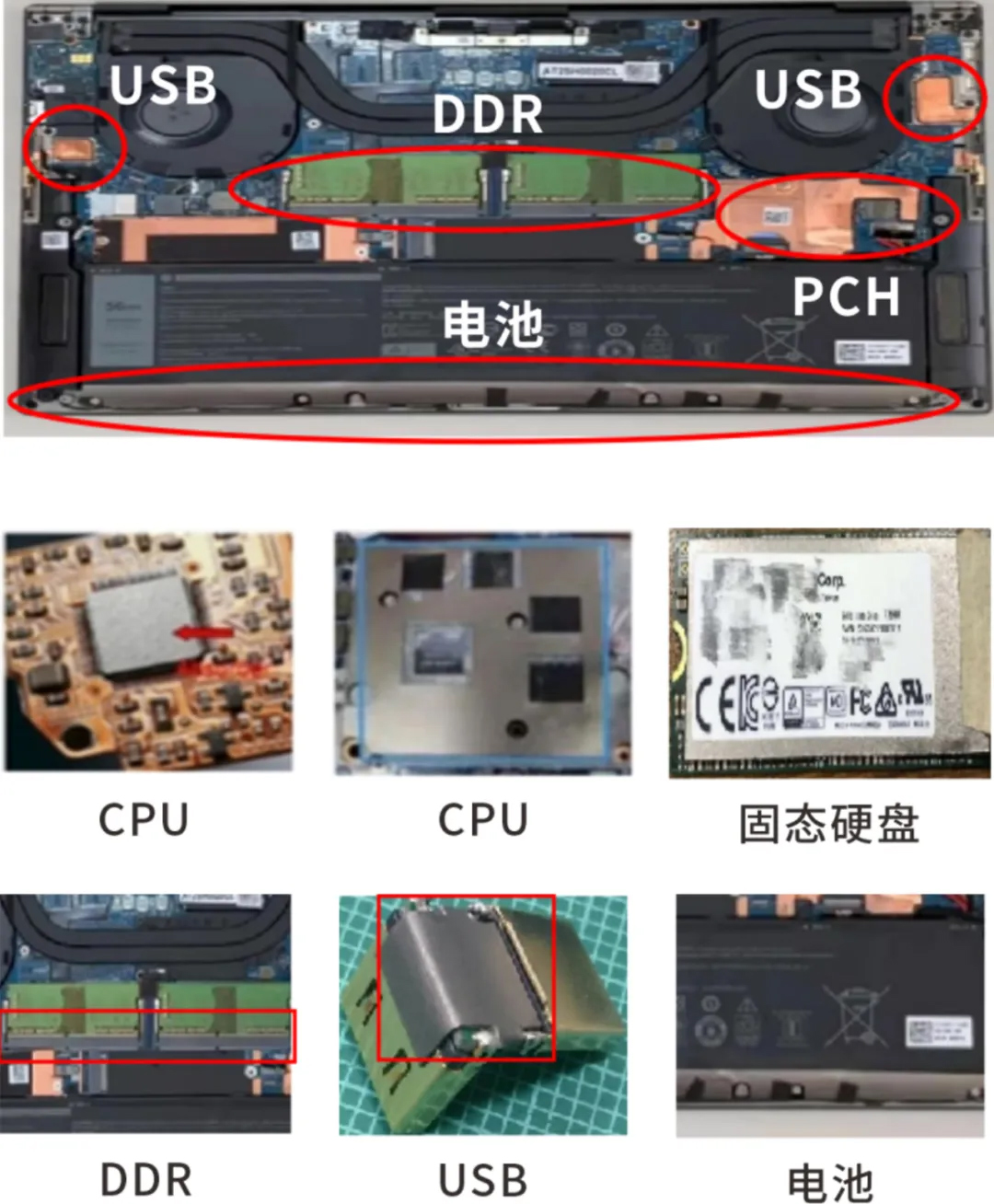

2、戴尔笔电

3、智能手机上的使用

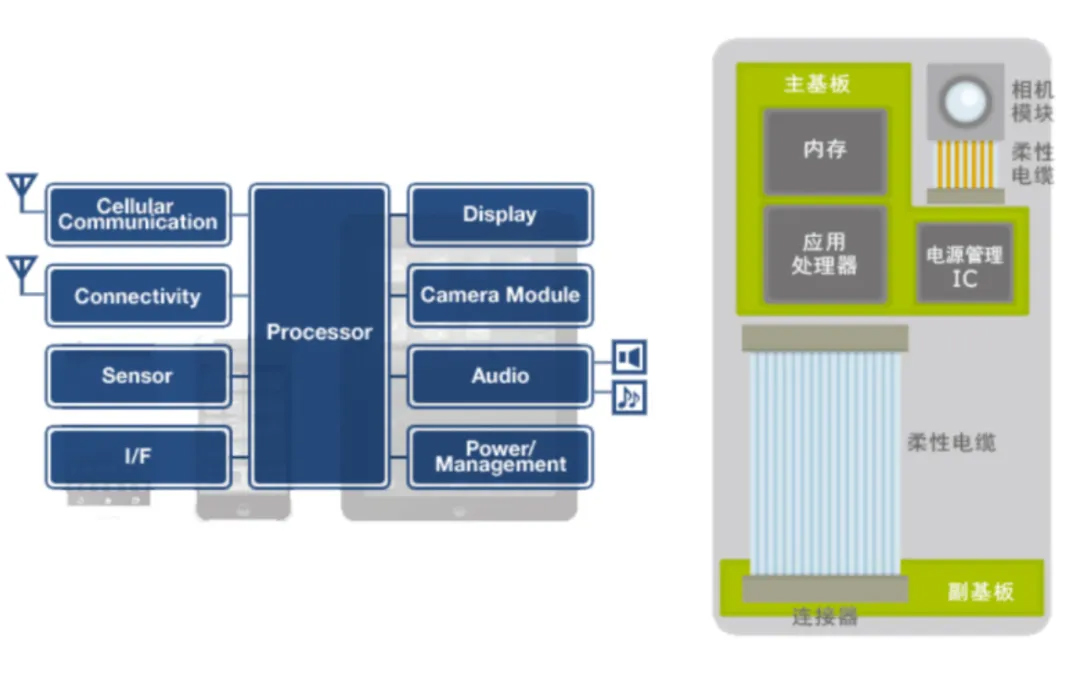

智能手机方框图以及内部结构

智能手机中使用吸波材的主要部位

智能手机中使用吸波材的实图展示

4、OLED屏、教育设备、光模块、通讯设备

颗粒和孔洞管控

屏用指标-用于OELD屏的产品

对表面颗粒和透光孔有特殊要求

标准要求：

0.3mm＜颗粒≤0.5mm，50米内只允许2个，

并贴标签备注；

颗粒＞0.5mm，不允许。

标准要求：

≤1000 个/㎡(暗室强光灯:光源功率：

9W，额定电压：14.8V，光源类型：LED)  ，

以300mm*200mm检测样片（0.06m2)

为例，其透光孔数不得超过60个, 否则NG；

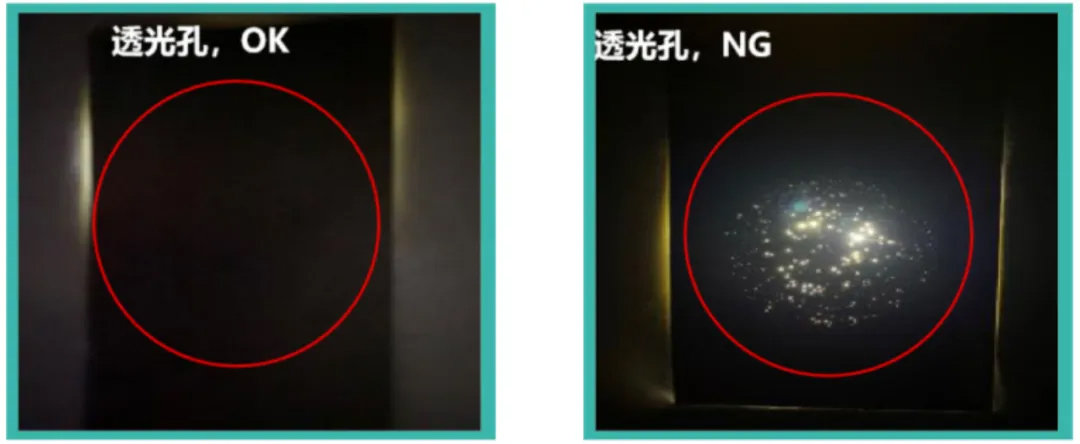

非暗室强光灯下不允许有透光小孔 。

检测能力

公司建设了自有检测实验室，检测仪器齐全，为研发和品质稳定提供了测试保障。

矢量网络分析仪(keysight N5222A，10MHz-26.5GHz )

阻抗分析仪(keysight E4991B，1MHz-1GHz )

能量色散X荧光光谱仪(SKYRAY 1800B)

LCR 测试仪(HIOKI IM3536)

光学投影仪(KSY FH4000)

扫描电镜(COXEM EM-30)

我们的优势

核心工艺：掌握了从片状磁粉制备+卷/片材成型+各阶段材料检测的全套核心工艺。

技术水平：在噪声抑制片（持续批量生产）上的技术水平已居于国际领先水平，远超国内其他同行（包括最高磁导率、厚度、产品外观、制程稳定等方面）。

产品覆盖：在吸波材料的产品形式上涵盖涂料、橡胶片、硅胶片、环氧树脂片、塑料片和泡沫片，是国内少有的可以与国外厂家全面竞争的吸波材料专业生产商。

质量管理：基于DFM的设计理念，从产品原型（Proto）到大批量生产（MP）上有着丰富的经验，量产品平均良率稳定在95%以上。

人才和技术：具有国际化视野和终端客户经验的资深管理人才，吸波材专研的资深技术人才以及拥有国家磁材基地（中科院宁波材料所）和专家资源池作科研后盾。

价格和交货：具有竞争力的价格，同时坚持良好的产品质量。准时交货，次日达快递。
